Φούρνος Roller Conveyor Tunnel

Για να επιτευχθεί ομοιομορφία θερμοκρασίας σε εσωτερικό φούρνο με πραγματικό ύψος 700 χιλιοστών, μια πολύπλοκη ροή αέρα απαιτείται σχεδιασμός. Μπορείτε να προσαρμόσετε το Roller Conveyor Tunnel Oven στο Dingfeng, ο οποίος υιοθετεί μια οριζόντια υψηλής ροής σύστημα διασταυρούμενης ροής. Οδηγείται από ανεξάρτητους κινητήρες 1500 watt με φτερωτές πολλαπλών λεπίδων 12 ιντσών. Ζεστός αέρας αναγκάζεται μέσω ειδικά σχεδιασμένων διάτρητων πλακών από ανοξείδωτο χάλυβα και από τις δύο πλευρές, στη συνέχεια συγκλίνει στην επιφάνεια του προϊόντος και επιστρέφει μέσω της επάνω θύρας εξάτμισης, διασφαλίζοντας την ομοιομορφία της θερμοκρασίας σε ολόκληρο το φούρνο μήκους 15,6 μέτρων λειτουργεί σταθερά εντός της περιοχής ±5-8°C.

Διαδικασία θέρμανσης

Ο φούρνος βιομηχανικής κυλίνδρου μεταφορικής σήραγγας λειτουργεί μέσω λειτουργιών προστασίας ασφαλείας, όπως ο αυτόματος έλεγχος θερμοκρασίας, ακριβής σταθεροποίηση θερμοκρασίας και αυτόματη απενεργοποίηση κατά την υπέρβαση του ορίου θερμοκρασίας. Το εσωτερικό του φούρνου είναι ομοιόμορφα κατασκευασμένο με πλάκες από ανοξείδωτο χάλυβα με φινίρισμα καθρέφτη και μόνωση Το στρώμα γεμίζεται με πετροβάμβακα με μόνωση αλουμινίου 120K σιλικαζέλ για να επιτευχθεί το επιθυμητό αποτέλεσμα θερμομόνωσης. Το Το εξωτερικό πλαίσιο είναι κατασκευασμένο από προφίλ σιδήρου συγκολλημένα μεταξύ τους, ενώ το εξωτερικό πάνελ του φούρνου σχηματίζεται από λέιζερ κοπή και στη συνέχεια υδρομορφοποίηση σε χαλύβδινες πλάκες ψυχρής έλασης. Οι σωλήνες θέρμανσης από ανοξείδωτο χάλυβα χρησιμοποιούνται για θέρμανση, και σε συνδυασμό με έναν φυγοκεντρικό ανεμιστήρα εξαγωγής χαμηλού θορύβου, δημιουργείται ένα αποτελεσματικό σύστημα κυκλοφορίας ζεστού αέρα, αφήνοντας τη θερμότητα να εξαπλωθεί ομοιόμορφα στην επιφάνεια των προϊόντων.

Η πιστοποίηση διαμόρφωσής μας

Ο φούρνος με ρολό μεταφοράς της Dingfeng είναι εξοπλισμένος με προηγμένο PLC και διεπαφή οθόνης αφής 10,2 ιντσών, χειριστήριο σύστημα που συμμορφώνεται με τα πρότυπα του Industry 4.0. Οι χειριστές μπορούν εύκολα να δουν τη θερμοκρασία σε πραγματικό χρόνο, τον κινητήρα συχνότητα και ρεύμα εξόδου. Το πιο σημαντικό, η ενσωματωμένη λειτουργία εγγραφής δεδομένων μπορεί να αποθηκεύσει θερμικές καμπύλες για επάνω έως 90 ημέρες. Είτε βελτιστοποιείτε τους κύκλους παραγωγής είτε παρέχετε αποδεικτικά στοιχεία διαδικασίας για ελέγχους πελατών, το Η ρυθμιζόμενη συχνότητα αποθήκευσης διασφαλίζει ότι κάθε παρτίδα της γραμμής παραγωγής σας 2 μέτρων ανά λεπτό έχει επαγγελματική υποστήριξη δεδομένων.

Βασικές τεχνικές παράμετροι

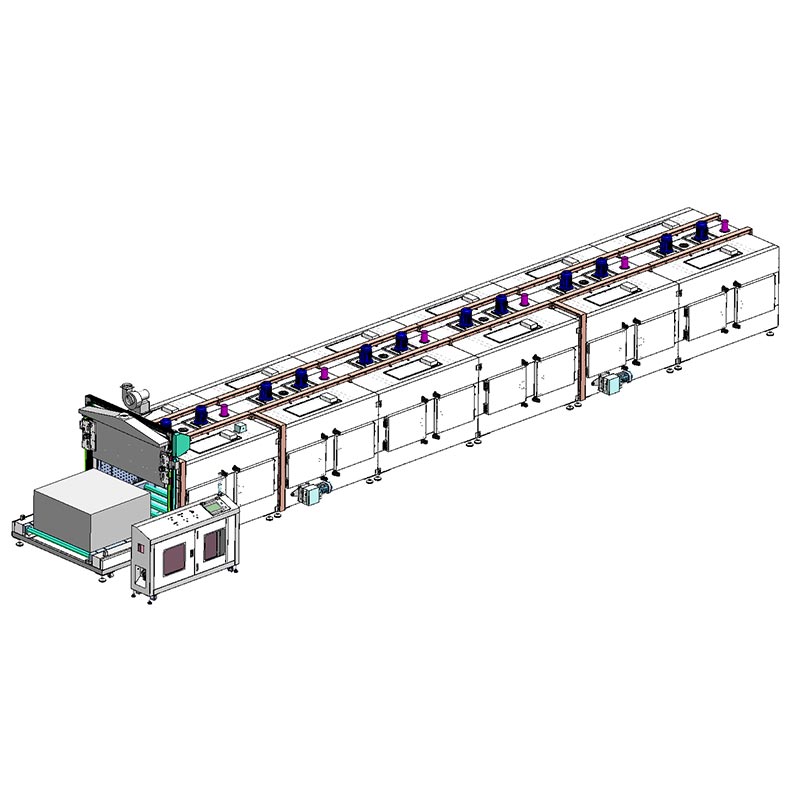

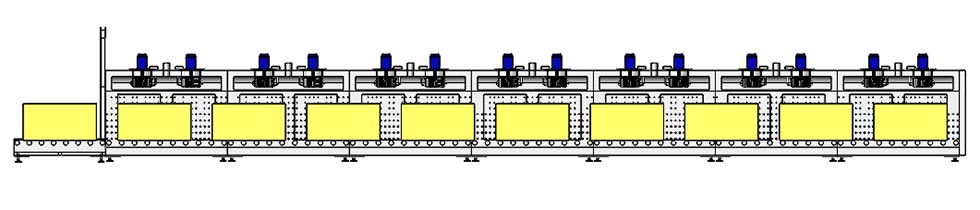

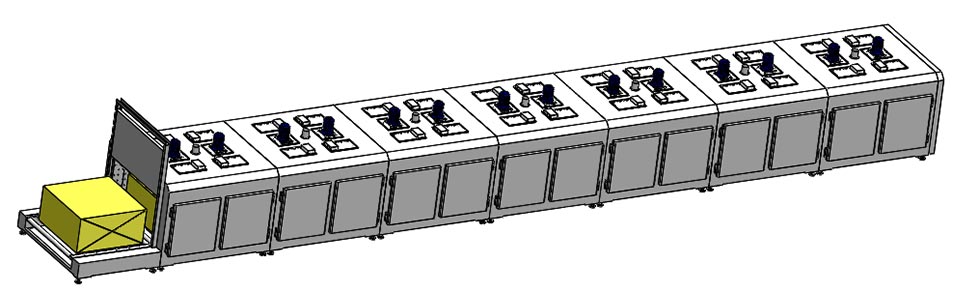

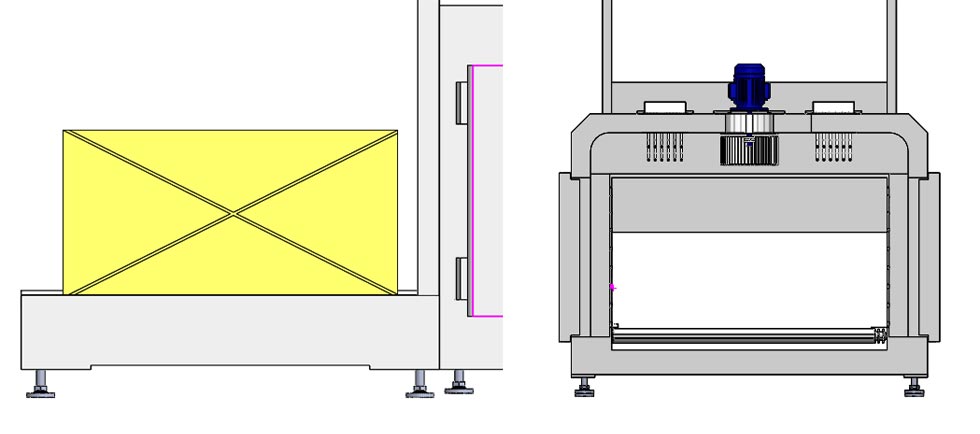

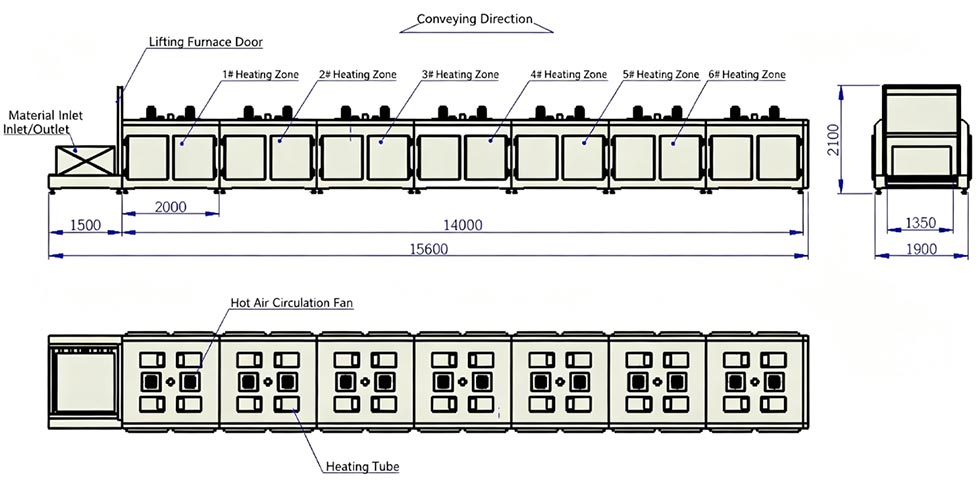

Συνολική περιγραφή του εξοπλισμού κλιβάνου σήραγγας

Λειτουργική ροή εργασίας

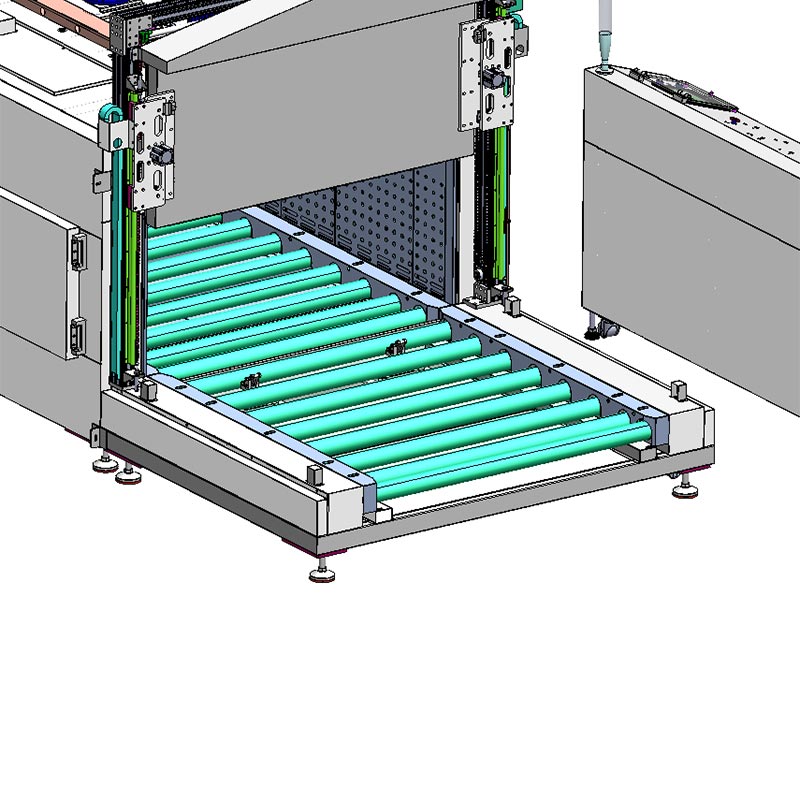

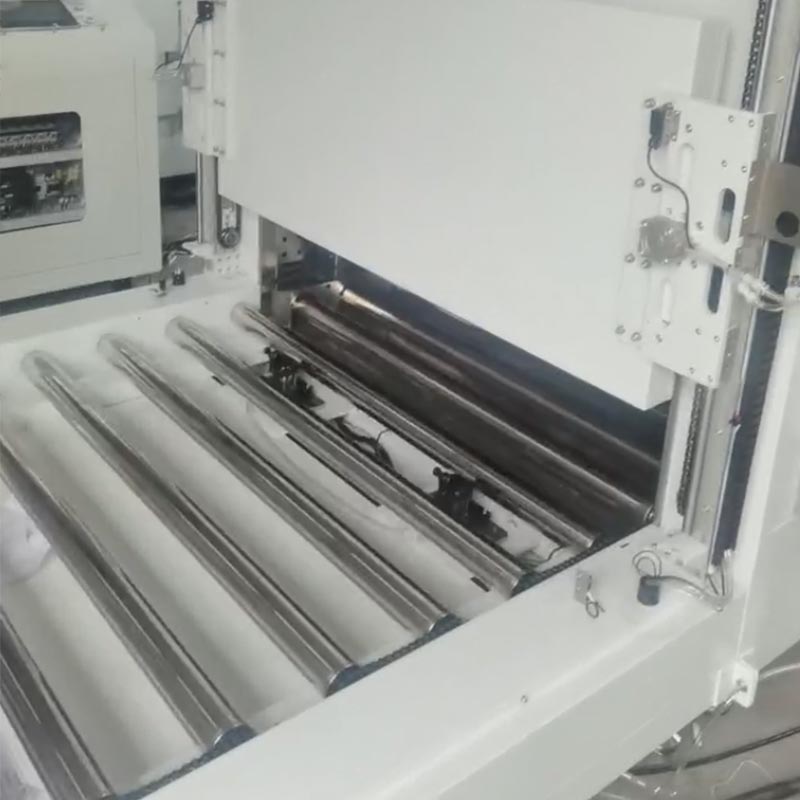

Ο φούρνος με ρολό ιμάντα Dingfeng είναι εξοπλισμένος με ένα προηγμένο ημιαυτόματο πνευματικό σύστημα εντοπισμού θέσης. Ο χειριστής ευθυγραμμίζει χειροκίνητα μια παλέτα 1200x1200 mm με τα πνευματικά στοπ στο σταθμό τροφοδοσίας για την εκκίνηση του μεταφορικού ιμάντα. Στη συνέχεια, τα πνευματικά διαφράγματα συγχρονίζονται με κυλίνδρους υψηλής ροπής για να μεταφέρουν τις παλέτες σταδιακά, προωθώντας τα σε βήματα των 1550 mm. Μετά από κάθε κίνηση, οι στάσεις επαναφέρονται αυτόματα για να λάβουν την επόμενη μονάδα. Μόλις ο φούρνος φτάσει στην πλήρη εσωτερική του χωρητικότητα των εννέα παλετών, μια αυτόματη πύλη ανύψωσης σφραγίζει τον θάλαμο και ένα XINJE Το PLC ενεργοποιεί το σύστημα κυκλοφορίας ζεστού αέρα υψηλής ισχύος. Το σύστημα ειδοποιεί τον χειριστή μέσω ενσωματωμένου οπτικοακουστικού υλικού συναγερμοί. Η διαδικασία εκφόρτωσης αντικατοπτρίζει τη λογική φόρτωσης, χρησιμοποιώντας τον πνευματικό μηχανισμό βηματισμού υψηλής ακρίβειας για να μεταφέρετε με ασφάλεια και τακτοποίηση τις παλέτες στον χώρο τοποθέτησης.

Συχνές Ερωτήσεις (FAQ) – Φούρνος σήραγγας με ρολό

Q1: Πώς μπορούμε να διασφαλίσουμε ότι ο κύλινδρος 76 mm δεν θα παραμορφωθεί σε θερμοκρασία 200°C;

Απάντηση: Ο κύλινδρος έχει ενισχυμένο ρουλεμάν στο εσωτερικό και η διάμετρος του κυλίνδρου είναι 210 mm. Αυτά τα υλικά έχουν υποστεί επεξεργασία θερμικής σταθεροποίησης για να διασφαλιστεί ότι ακόμη και υπό συνθήκες πλήρους φορτίου ενός τεμαχίου εργασίας 1200×1200 mm, Ο κύλινδρος μπορεί να διατηρήσει τέλεια ομοκεντρότητα και ομαλή περιστροφή και δεν παραμορφώνεται ή κολλάει σε συνθήκες παντός καιρού θέρμανση περιβάλλοντος.

Ε2: Μπορεί να προσαρμοστεί σε διαφορετικά ύψη προϊόντος;

Απάντηση: Ναι. Το πραγματικό εσωτερικό ύψος είναι 700 mm, το οποίο είναι πολύ κατάλληλο για προϊόντα υλικού μεγάλου μεγέθους. Το διατηρείται ομοιομορφία ±5-8°C.

Ε3: Πώς χειρίζεται το σύστημα εξάτμισης τα καυσαέρια που παράγονται από ψεκασμό ή αφυδάτωση;

Απάντηση: Εγκαταστήσαμε έναν ανεμιστήρα υψηλής θερμοκρασίας 750 watt στην εισαγωγή και ρυθμίσαμε νέους αεραγωγούς σε κάθε χώρο θέρμανσης. Αυτό διασφαλίζει την ταχεία εκκένωση υγρασίας και πτητικών οργανικών ενώσεων, αποτρέποντας τη συσσώρευση αερίων και παρέχοντας ένα φρέσκο και οξειδωτικά σταθερό περιβάλλον για την επίστρωσή σας.
