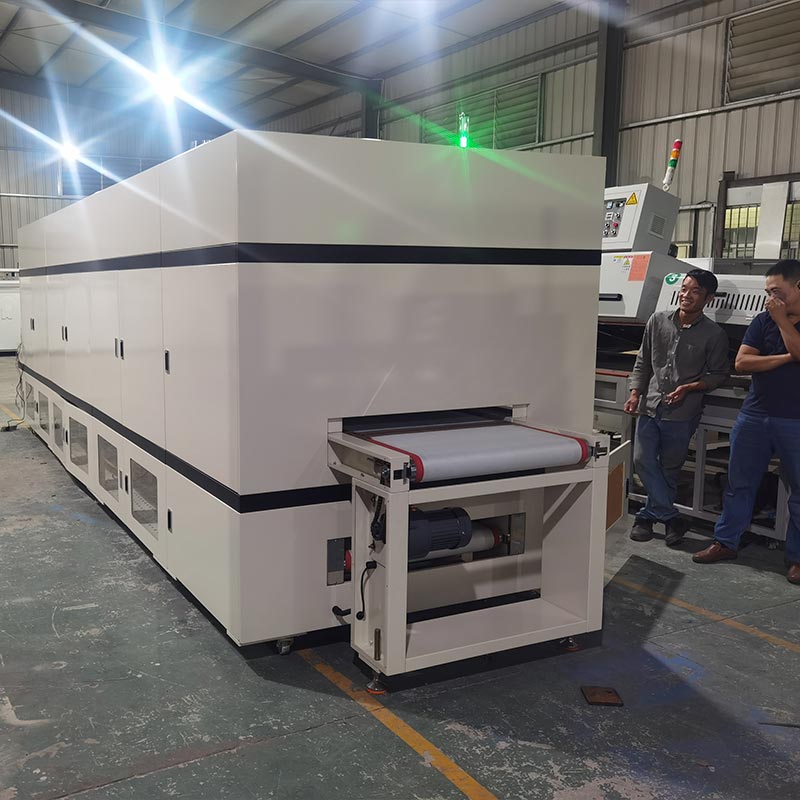

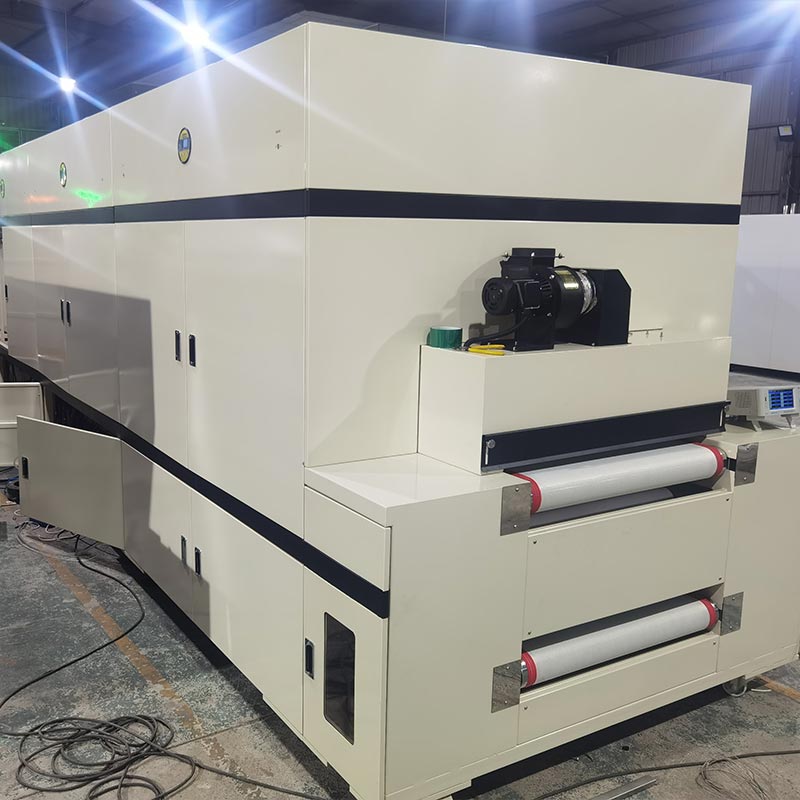

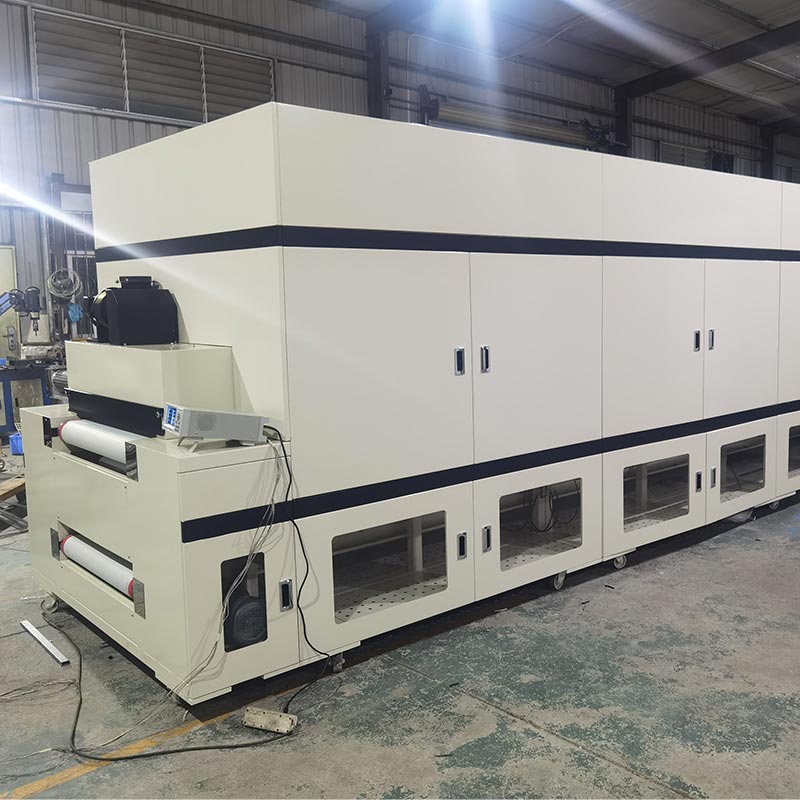

Φούρνος σήραγγας πινακίδας κυκλώματος

Για να επιτευχθεί ομοιόμορφη κατανομή θερμότητας στον φούρνο σήραγγας πλακέτας κυκλώματος, δεν αρκεί να βασίζεστε μόνο στη θέρμανση. Είναι επίσης απαραίτητος ο ακριβής έλεγχος της δυναμικής των υγρών. Ως μεγάλος κατασκευαστής, η Dingfeng έχει σχεδιάσει ένα υπό πίεση σύστημα εξάτμισης που μπορεί να σχηματίσει μια κατακόρυφη και χωρίς τυρβώδεις κουρτίνες αέρα σε πλάτος ιμάντα μεταφοράς 700 χιλιοστών. Οδηγούμενος από έναν κινητήρα μακρού άξονα 2,2 κιλοβάτ και μια πτερωτή SUS304 12 ιντσών, μπορεί να πιέσει τον καθαρισμένο ζεστό αέρα στο μικροσκοπικοί πόροι πλακέτας κυκλωμάτων πολλαπλών στρώσεων. Αυτό είναι ιδιαίτερα σημαντικό για τα εύκαμπτα τυπωμένα κυκλώματα, όπως μπορεί σταθεροποιήστε το ελαφρύ υπόστρωμα, επιτρέποντάς του να έρθει σε επαφή με τη ζώνη από πλέγμα τεφλόν, αποφεύγοντας φαινόμενα ταλάντωσης και κίνησης που παρατηρούνται συνήθως σε τυπικούς φούρνους μεταφοράς.

Αρχή λειτουργίας

Το μοντέλο DFHK7008 Circuit Board Tunnel Oven χρησιμοποιεί σωλήνες θέρμανσης από ανοξείδωτο χάλυβα για θέρμανση. Συνδυάζεται με ζεστό χαμηλού θορύβου ανεμιστήρας κυκλοφορίας αέρα και τεχνολογία εξαερισμού αέρα επιστροφής κάτω από το κουτί. Ο ζεστός αέρας, αφού υποστεί επεξεργασία από το αποδοτικό φίλτρο υψηλής θερμοκρασίας, πιέζεται ομοιόμορφα στην επιφάνεια του προϊόντος. Μπορεί να επιτύχει αυτόματα έλεγχος θερμοκρασίας, σταθερή θερμοκρασία και αυτόματη διακοπή σε υπερβολική θερμοκρασία, με ασφάλεια, άνεση, προστασία του περιβάλλοντος και εξοικονόμηση ενέργειας. Το εσωτερικό του φούρνου είναι εξ ολοκλήρου από φινίρισμα καθρέφτη πλάκες από ανοξείδωτο χάλυβα. Η μονωτική στρώση γεμίζεται με μονωτικό βαμβάκι αλουμινίου 120Κ πυριτικού οξέος. Το η μεταφορά χρησιμοποιεί υψηλής ποιότητας δικτυωτό ιμάντα από Teflon ανθεκτικό σε υψηλή θερμοκρασία και είναι εξοπλισμένο με ελεγκτή και μετατροπέας συχνότητας που ελέγχεται από το ηλεκτρικό σύστημα ελέγχου χαμηλής τάσης.

Ποιότητα διαμόρφωσης

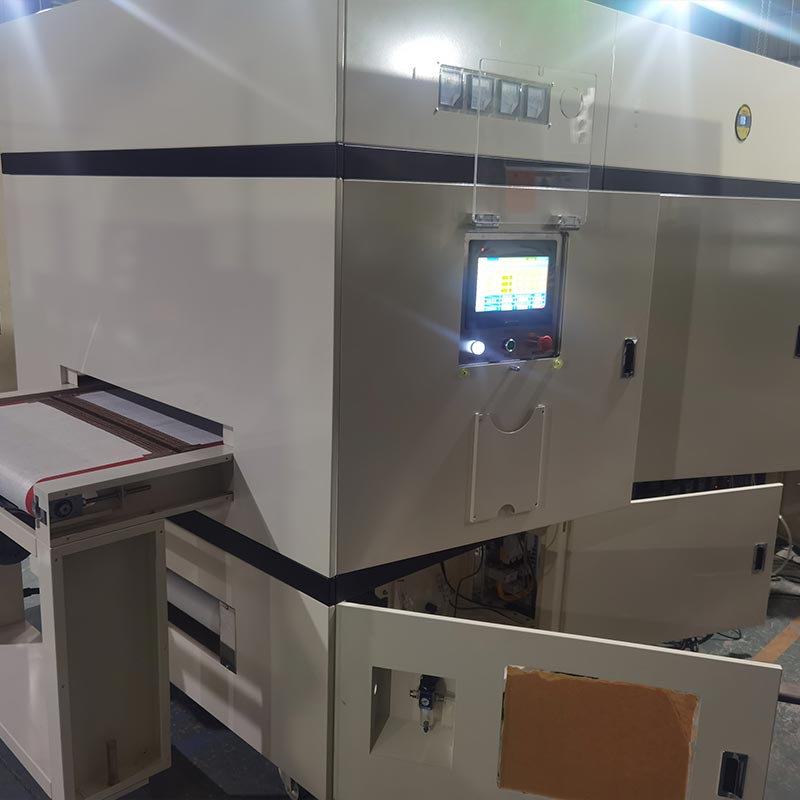

Το σύστημα ηλεκτρικού ελέγχου του φούρνου σήραγγας πλακέτας κυκλώματος είναι εξοπλισμένο με εξαρτήματα από κορυφαίες μάρκες τόσο στο σπίτι όσο και στο εξωτερικό, συμπεριλαμβανομένου του Mitsubishi H5U-1614MTD-A8 PLC, της οθόνης αφής MT8102iE, της μονάδας ελέγχου θερμοκρασίας DTE-10T και Αισθητήρες WRNT-01/02 τύπου K για ακριβή μέτρηση θερμοκρασίας του τμήματος εκτέλεσης θέρμανσης. Η τριφασική Η ελεγχόμενη μονάδα πυριτίου J3-SCR-75LA οδηγείται για σταθερή ρύθμιση ισχύος. Όσον αφορά το σύστημα μεταφοράς, δύο μετατροπείς συχνότητας Shilin (220V 0,4KW και 380V 3,7KW) με λειτουργίες επικοινωνίας και σειρά Schneider Τα εξαρτήματα είναι εξοπλισμένα, συμπεριλαμβανομένου του διακόπτη διαρροής 3P+N-C 250A για πλήρη προστασία ισχύος. Η σειρά LC1N Οι επαφές AC (1810, 1210, 4011) πολλαπλών προδιαγραφών είναι υπεύθυνοι για το άνοιγμα και το κλείσιμο κάθε κύκλωμα και συνδυάζονται με θερμικό ρελέ LRN12N και ενδιάμεσο ρελέ MY4NJ για να εξασφαλίσουν την εξαιρετικά υψηλή σταθερότητα και ασφάλεια της λειτουργίας του εξοπλισμού από την πηγή έως το τερματικό.

Μοντέλο κύριου εξαρτήματος

FAQ

Ε1: Πώς αποτρέπει αυτός ο φούρνος το "Popcorn Effect" στο ψήσιμο πολυστρωματικών PCB;

Α: Το "Φαινόμενο Ποπ κορν" εμφανίζεται όταν η παγιδευμένη υγρασία διαστέλλεται πολύ γρήγορα. Ο φούρνος σήραγγας πλακέτας κυκλώματος χρησιμοποιεί γραμμικές ράμπες θέρμανσης ελεγχόμενες από SCR. Με τον ακριβή έλεγχο του ρυθμού αύξησης της θερμοκρασίας, επιτρέπουμε η εσωτερική υγρασία να διαχέεται με ασφάλεια μέσα από τα στρώματα προ-εμποτισμού πριν φτάσουν τις μέγιστες θερμοκρασίες πυροσυσσωμάτωσης, διασφαλίζοντας ότι οι ενδιάμεσοι δεσμοί παραμένουν άθικτοι.

Ε2: Είναι η ροή αέρα αρκετά ισχυρή για να στεγνώσει διαμπερείς οπές υψηλής αναλογίας;

Α: Ναι. Το Plenum υπό πίεση με κάτω βύθισμα είναι ειδικά σχεδιασμένο για να οδηγεί τον ζεστό αέρα σε διόδους υψηλής αναλογίας διαστάσεων. Το Η κατακόρυφη πίεση διασφαλίζει ότι ο αέρας διεισδύει στις τρύπες αντί να ξαφρίζει απλώς την επιφάνεια, που είναι απαραίτητο για πλήρη αφυδάτωση πριν από τις φάσεις συγκόλλησης ή επιμετάλλωσης.

Ε3: Μπορούμε να ενσωματώσουμε αυτόν τον φούρνο σήραγγας σε μια πλήρως αυτοματοποιημένη γραμμή SMT;

Α: Απολύτως. Το Mitsubishi PLC και οι κινητήρες μετατροπής συχνότητας έχουν σχεδιαστεί με δεσμευμένα σημεία σύνδεσης για Συνδεσιμότητα Industry 4.0. Τα δεδομένα ταχύτητας και θερμοκρασίας του μεταφορέα μπορούν να συγχρονιστούν με το upstream σας ρομπότ επιλογής και τοποθέτησης ή σταθμών επιθεώρησης κατάντη, εξασφαλίζοντας απρόσκοπτη, αυτοματοποιημένη ροή εργασίας.
