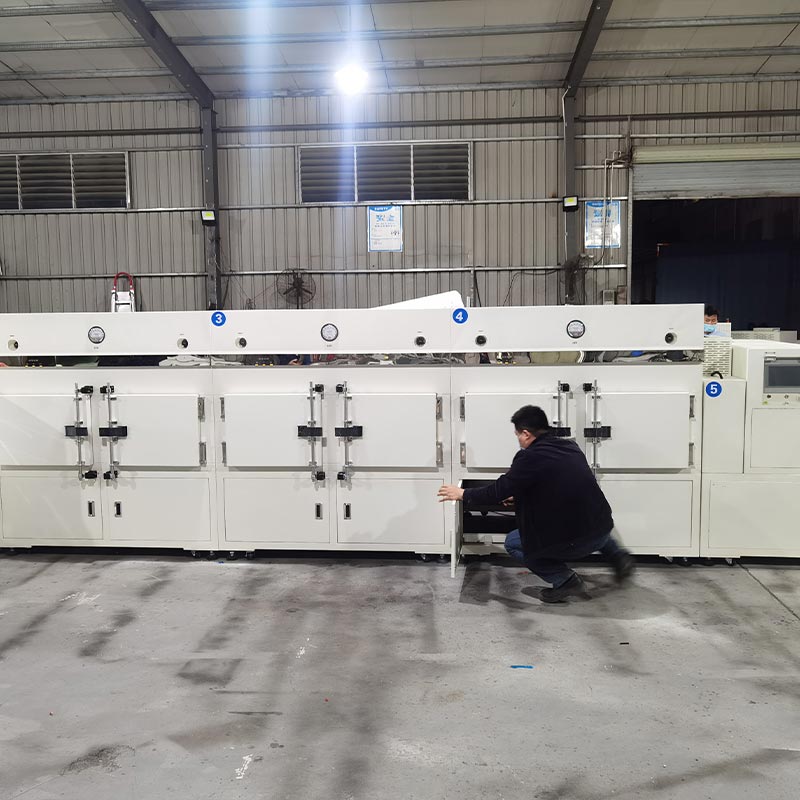

Φούρνος τούνελ πολλαπλών καναλιών

Ο φούρνος σήραγγας πολλαπλών καναλιών που κατασκευάζεται από την China Dingfeng κινείται από τον σερβοκινητήρα και τον μειωτήρα υψηλής ροπής σύστημα. Σε αντίθεση με τους παραδοσιακούς μεταφορικούς ιμάντες, το σύστημά μας επιτρέπει την απρόσκοπτη εναλλαγή μεταξύ συνεχούς λειτουργίας και βήματος λειτουργία, με ρυθμιζόμενη ταχύτητα που κυμαίνεται από 0,5 mm/s έως 60 mm/s. Η αρχιτεκτονική του μεταφορέα της αλυσίδας αυτιού υιοθετεί α διπλής στρώσης, μέθοδος μεταφοράς πολλαπλών καναλιών και είναι εξοπλισμένο με ειδικούς πλευρικούς οδηγούς για να διασφαλιστεί ότι η ακριβείς επαγωγείς και εξαρτήματα μπορούν να κινούνται ομαλά χωρίς απόκλιση ή μηχανικούς κραδασμούς. Αυτή η ακρίβεια εφοδιαστικής είναι ζωτικής σημασίας για τις αυτοματοποιημένες γραμμές διανομής, διασφαλίζοντας ότι η ρητίνη ωρίμανσης είναι πάντα τέλεια κεντραρισμένη, χωρίς υπερχείλιση ή δομική παραμόρφωση.

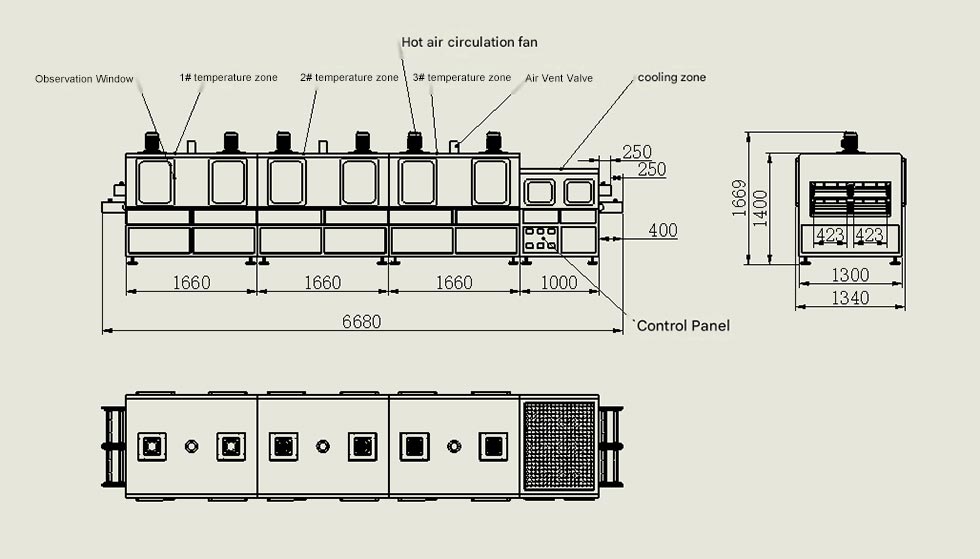

Μέγεθος και υλικά εξοπλισμού

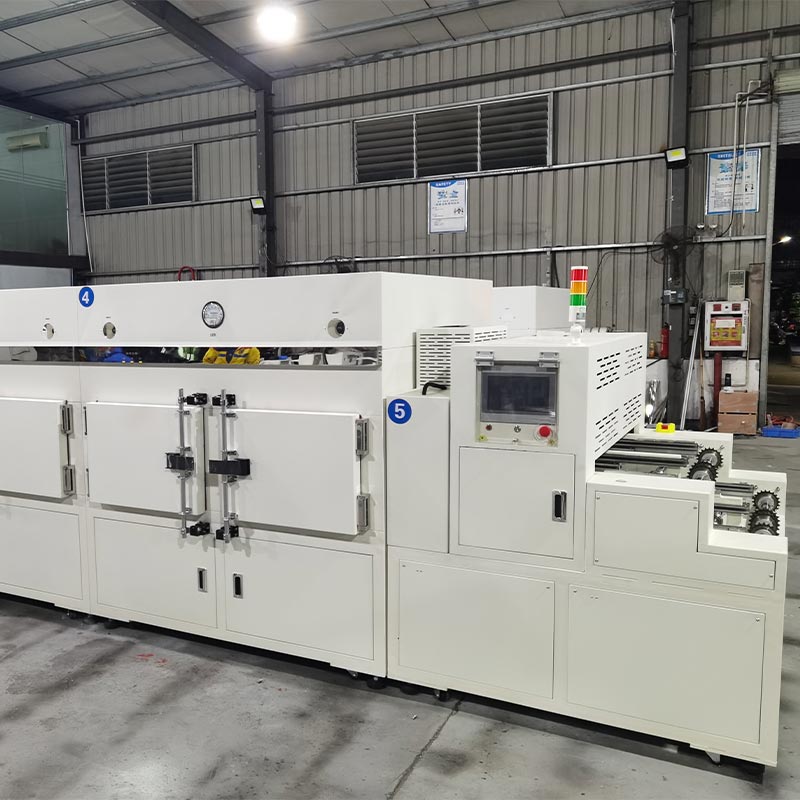

Η Dingfeng διασφαλίζει ότι κάθε παρτίδα πολυκαναλικού φούρνου σήραγγας πληροί τα υψηλότερα επαγγελματικά πρότυπα, προκειμένου να πληρούν τις αυστηρές απαιτήσεις ποιοτικού ελέγχου της βιομηχανίας 3C. Η διεπαφή ελέγχου που χρησιμοποιείται είναι HMI + PLC, και αυτό ενσωματώνει μονάδα θερμοκρασίας και έξοδο SSR. Εγκαταστήσαμε τρεις εξωτερικούς αισθητήρες θερμικής ανίχνευσης σε κάθε περιοχή, με τους ανιχνευτές τοποθετημένους ακριβώς 20-30 χιλιοστά μακριά από την επιφάνεια του προϊόντος. Αυτές οι διεπαφές είναι κεντρικές ορίζεται στον πίνακα λειτουργίας, επιτρέποντας στην ομάδα ποιοτικού ελέγχου σας να πραγματοποιεί χαρτογράφηση θερμότητας σε πραγματικό χρόνο χωρίς διακοπή.

Διαδικασία εργασίας

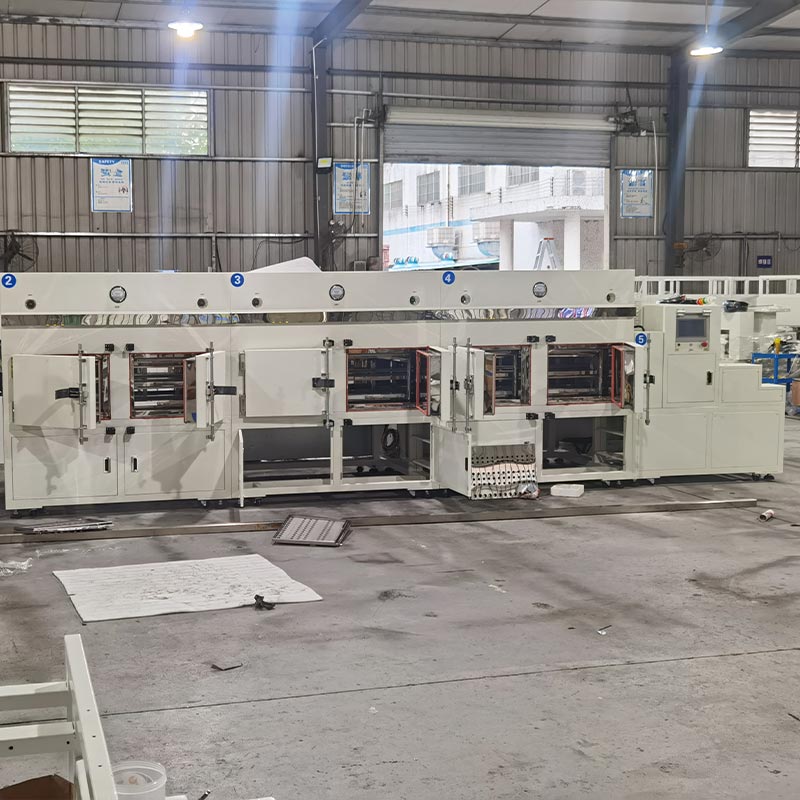

Ο φούρνος τούνελ πολλαπλών καναλιών μας γεφυρώνει το χάσμα μεταξύ της ταχείας θέρμανσης και της σκλήρυνσης σε βαθιά στρώματα. Συνδυάζοντας το Υπέρυθρο λαμπτήρες με σύστημα φυγοκεντρικής κυκλοφορίας χαμηλού θορύβου, διασφαλίζουμε ότι οι κόλλες και οι επικαλύψεις σκληραίνουν από "μέσα προς τα έξω". Αυτό αποτρέπει το ξεφλούδισμα της επιφάνειας και τις παγίδες, που είναι κοινές αιτίες αστοχιών στην ενθυλάκωση του μικρομετασχηματιστή. Το Το εσωτερικό είναι κατασκευασμένο από ανοξείδωτο χάλυβα με φινίρισμα καθρέφτη SUS201 και ο φούρνος είναι μονωμένος με πυριτικό αλουμίνιο 120K μαλλί, διασφαλίζοντας ότι το λευκό εξωτερικό του RAL 9016 παραμένει δροσερό στην αφή διατηρώντας παράλληλα τη μέγιστη ενεργειακή απόδοση εντός των δύο ανεξάρτητων ζωνών θέρμανσης.

Βασικές Τεχνικές Παράμετροι

Σχετικά με εμάς

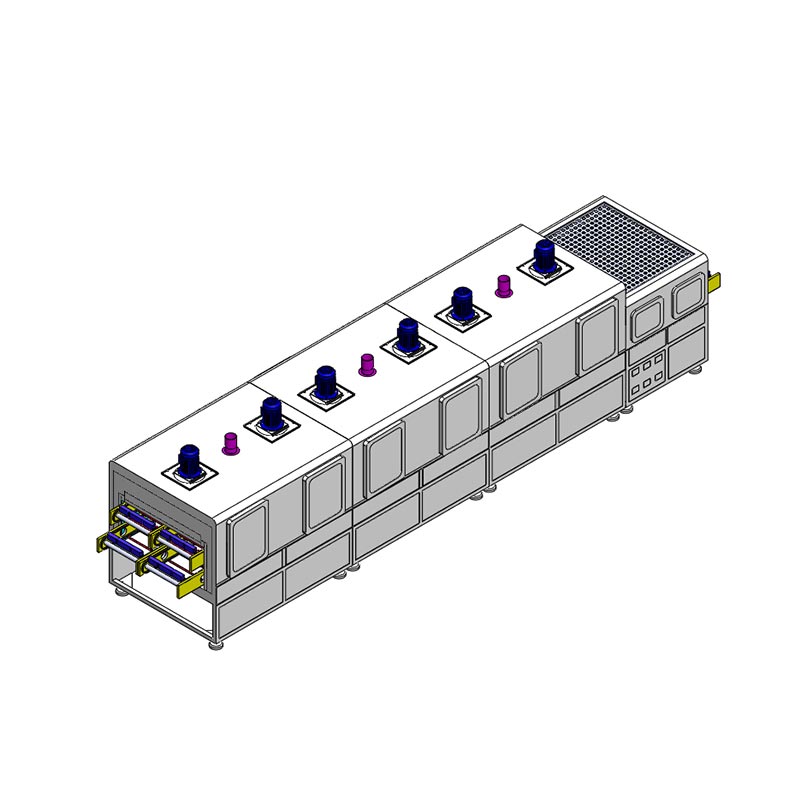

Στην Dingfeng, όχι μόνο πουλάμε αυτόνομους φούρνους ωρίμανσης μεγάλου όγκου, αλλά προσφέρουμε επίσης υπηρεσίες προσαρμογής. Οι 11.000 μας Το εργοστάσιο παραγωγής τετραγωνικών μέτρων, μαζί με την ομάδα Ε&Α μας, εστιάζει στην ενσωμάτωση προσαρμοσμένων γραμμών παραγωγής. Εμείς παρέχετε προσαρμοσμένα δομικά σκίτσα για να διασφαλίσετε ότι η εισαγωγή αέρα πολλαπλών καναλιών ταιριάζει απόλυτα με την ανάντη σας ρομπότ διανομής. Είτε χρειάζεστε χειραψίες δεδομένων MES για παρακολούθηση της παραγωγής σε πραγματικό χρόνο, είτε συγκεκριμένο σερβο-βήμα ρυθμούς που ταιριάζουν με τους χρόνους του κύκλου συλλογής και τοποθέτησης, θα υπηρετούμε ως συνεργάτης μηχανικός σας καθ' όλη τη διάρκεια του ολόκληρη τη διαδικασία, από την αρχική προσομοίωση έως την τελική επιτόπια θέση σε λειτουργία. Η 12μηνη εγγύησή μας είναι απλώς η βάση μια μακροπρόθεσμη συνεργασία με στόχο τη μεγιστοποίηση του χρόνου λειτουργίας του αυτοματισμού σας.

Q&A

Ε1: Πώς μπορούν οι εξωτερικές επιθεωρήσεις να αυξήσουν το ποσοστό επιτυχίας του ποιοτικού ελέγχου μου;

Απάντηση: Η κεντρική μας εξωτερική διεπαφή σάς επιτρέπει να εισάγετε ένα καταγραφικό δεδομένων τρίτου μέρους για να επαληθεύσετε εάν ο αέρας θερμοκρασία 20 χιλιοστά πάνω από το προϊόν είναι σύμφωνη με την οθόνη PLC.

Ε2: Μπορεί ο οδηγός σερβομηχανισμού να αντέξει βαριά εξαρτήματα στη λειτουργία βηματισμού;

Απάντηση: Ναι. Ο συνδυασμός σερβοκινητήρων υψηλής ροπής και ακριβείς μειωτήρες παρέχει μια τεράστια ροπή εκκίνησης. Αυτό διασφαλίζει ότι ακόμα και όταν είναι πλήρως φορτωμένα με βαρέα μεταλλικά εξαρτήματα, η δράση "start-stop" είναι χωρίς τρεμούλιασμα, με αυτόν τον τρόπο προστατεύοντας τα σημεία υγρής διανομής σας από κίνηση ή κατάρρευση κατά τη διάρκεια του σταδίου τμήματος.

Ε3: Ποια είναι τα οφέλη από τη χρήση σχεδίασης διπλής στρώσης για μικρά ηλεκτρονικά εξαρτήματα;

Απάντηση: Μπορεί να διπλασιάσει αποτελεσματικά την παραγωγική ικανότητα εντός του ίδιου πλάτους δαπέδου 850 χιλιοστών. Για μικροεπαγωγείς και εξαρτήματα 3C, αυτή η κάθετη επέκταση είναι ο πιο οικονομικός τρόπος για να αυξήσετε την απόδοση επένδυση χωρίς την ανάγκη για μεγαλύτερο και ακριβότερο αποτύπωμα καθαρού δωματίου.
